1. 概述

簇状折线图用于显示每一数值所占大小随时间或有序类别而变化的趋势。

簇状线图，通常有两种表现形式：

类型	效果	说明

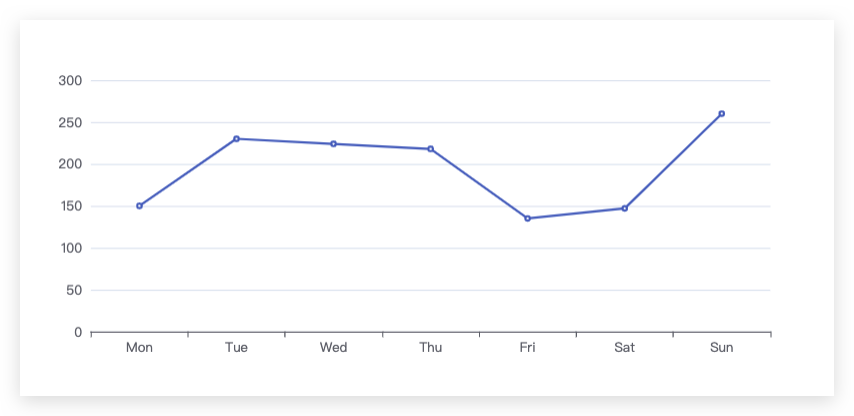

基础折线图		单条折线图,只显示一组数据波动的情况

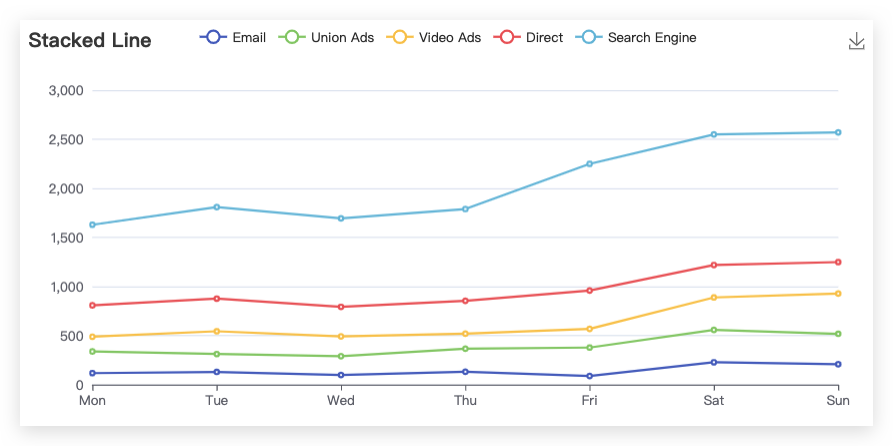

簇状折线图		多条折线图,同时显示多组数据波动的情况

差别是在于对于同一个X轴的数据是否有多个Y值。

实现簇状折线图可以通过系列实现。

教学视频

2. 示例

新建报表，参考数据库数据集添加EMPLOYEE数据库数据集。SQL为:

select * from Employee order by dept_id

新增报表文件，合并默认的报表单元格,并新增一个簇状折线图：

工具栏切换到图表标签，并下拉折线图选择簇状折线图菜单项。

操作动图如下：

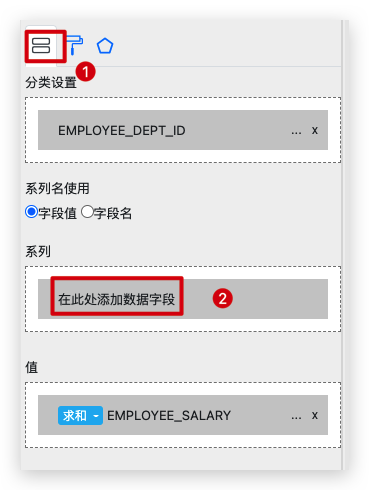

设置图表属性编辑器的分类设置和和值属性：

拖拽数据集中相关字段到图表字段绑定属性页上对应的方框中。

例如本例将DEPT_ID拖到分类设置中，SALARY拖到值的方框中。

操作动图如下：

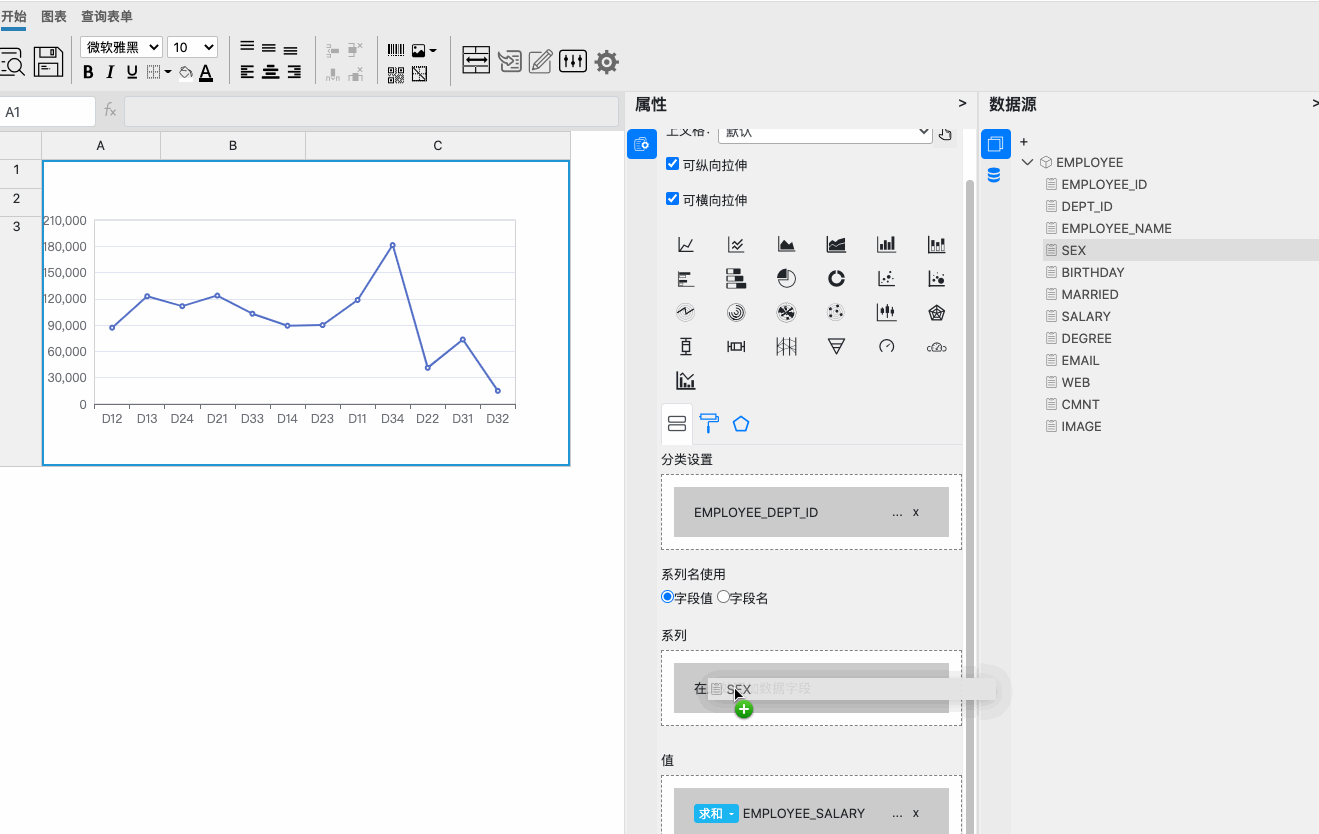

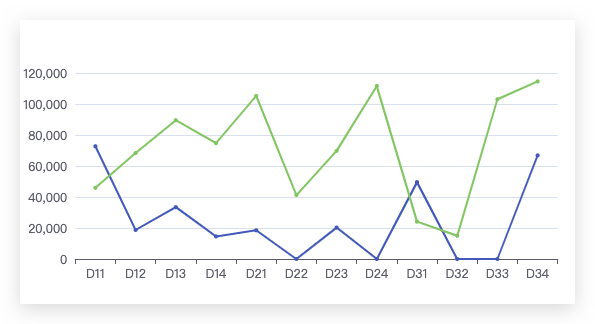

如果我们希望在同一个部门下看到不同维度的薪水合计，例如不同性别的薪水合计，形成簇状的折线图，则可以将数据源中的SEX字段拖到系列中。
