1.概述

本文以单元格图表为例,利用示例数据库Employee表,快速完成线图和饼图的开发。

2.示例

2.1.预期效果

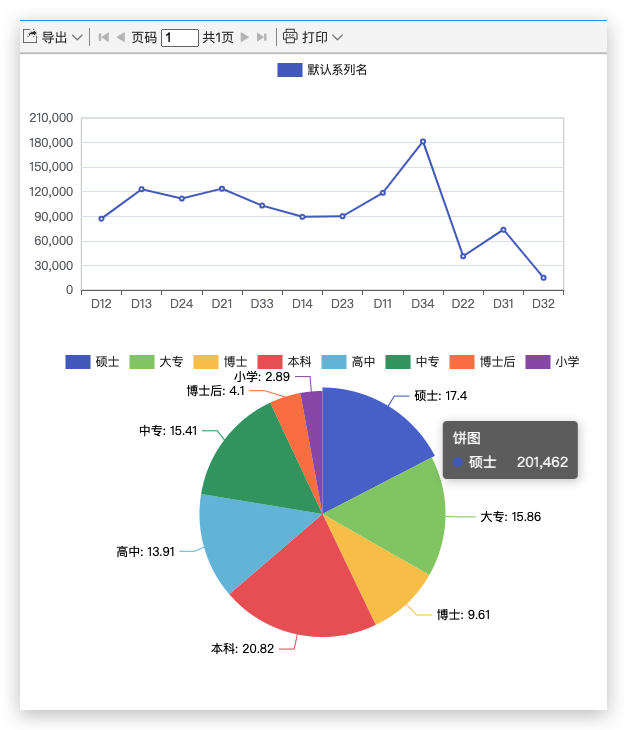

示例效果是利用Employee表的数据,用线图统计部门薪水总计,利用饼图统计各学历的薪水总和。

image-20211013154659360

2.2. 数据准备

参考数据源完成数据源的配置

参考数据库数据集完成数据集的配置

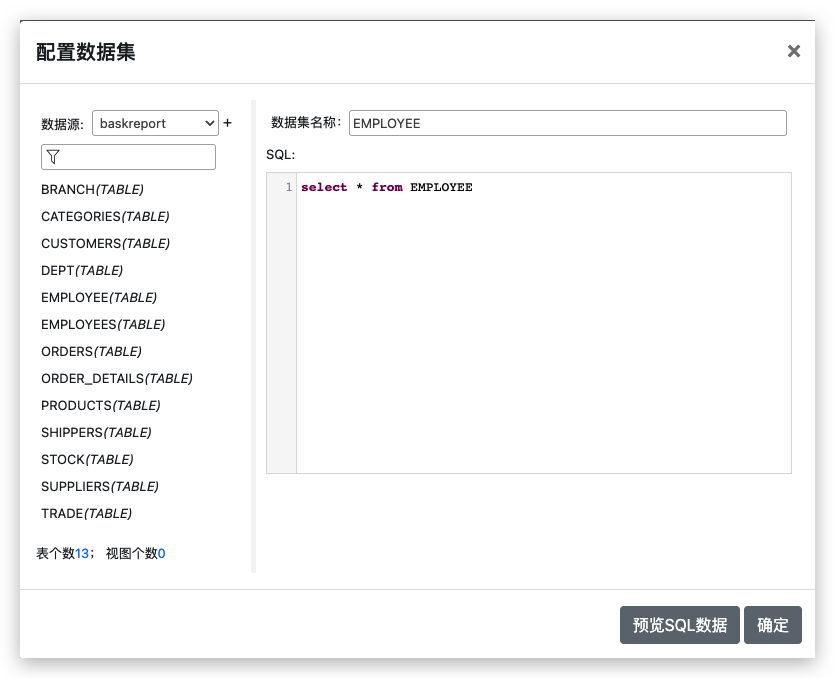

本例利用示例数据库的员工表作为数据源,对应的SQL为:

select * from EMPLOYEE

数据集

2.3. 报表设计

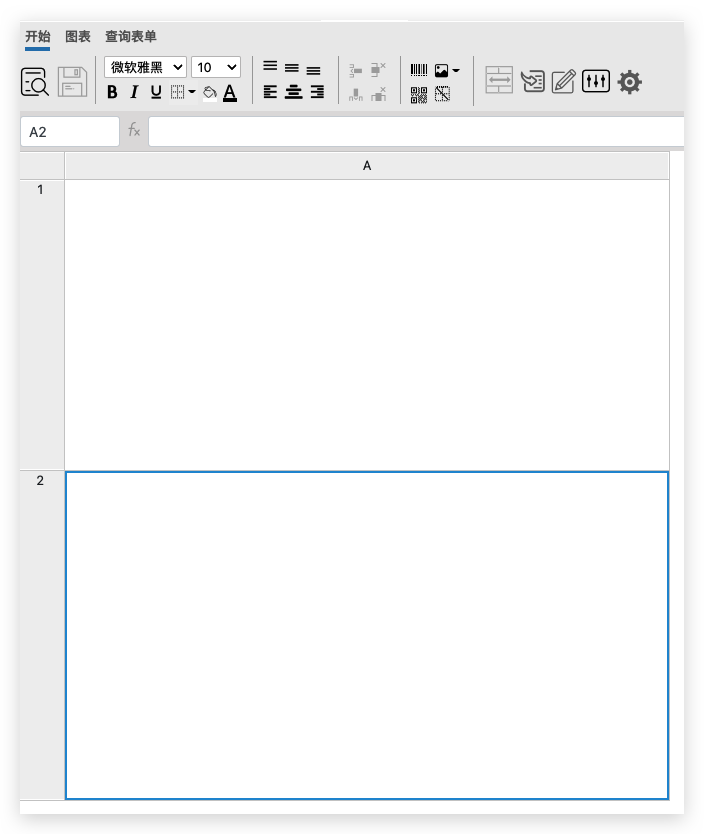

新增一个报表,并只保留两个单元格,删除多余的行列,并调整单元格的大小,效果如下:

image-20211013152835160

2.4.插入图表

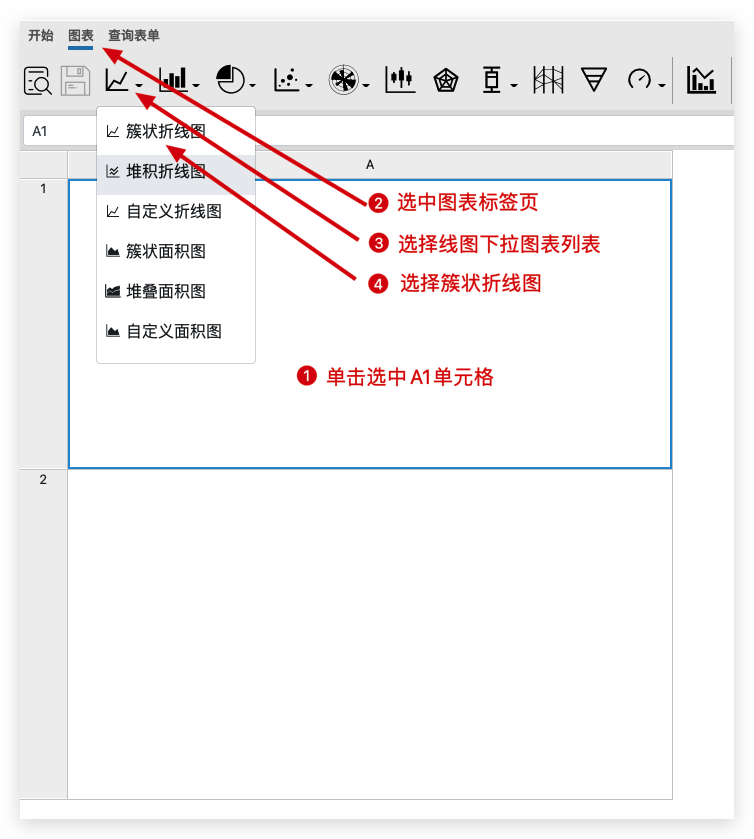

选择A1单元格,并通过图表工具栏添加一个簇状则线图:

image-20211013153330678

2.5. 字段绑定

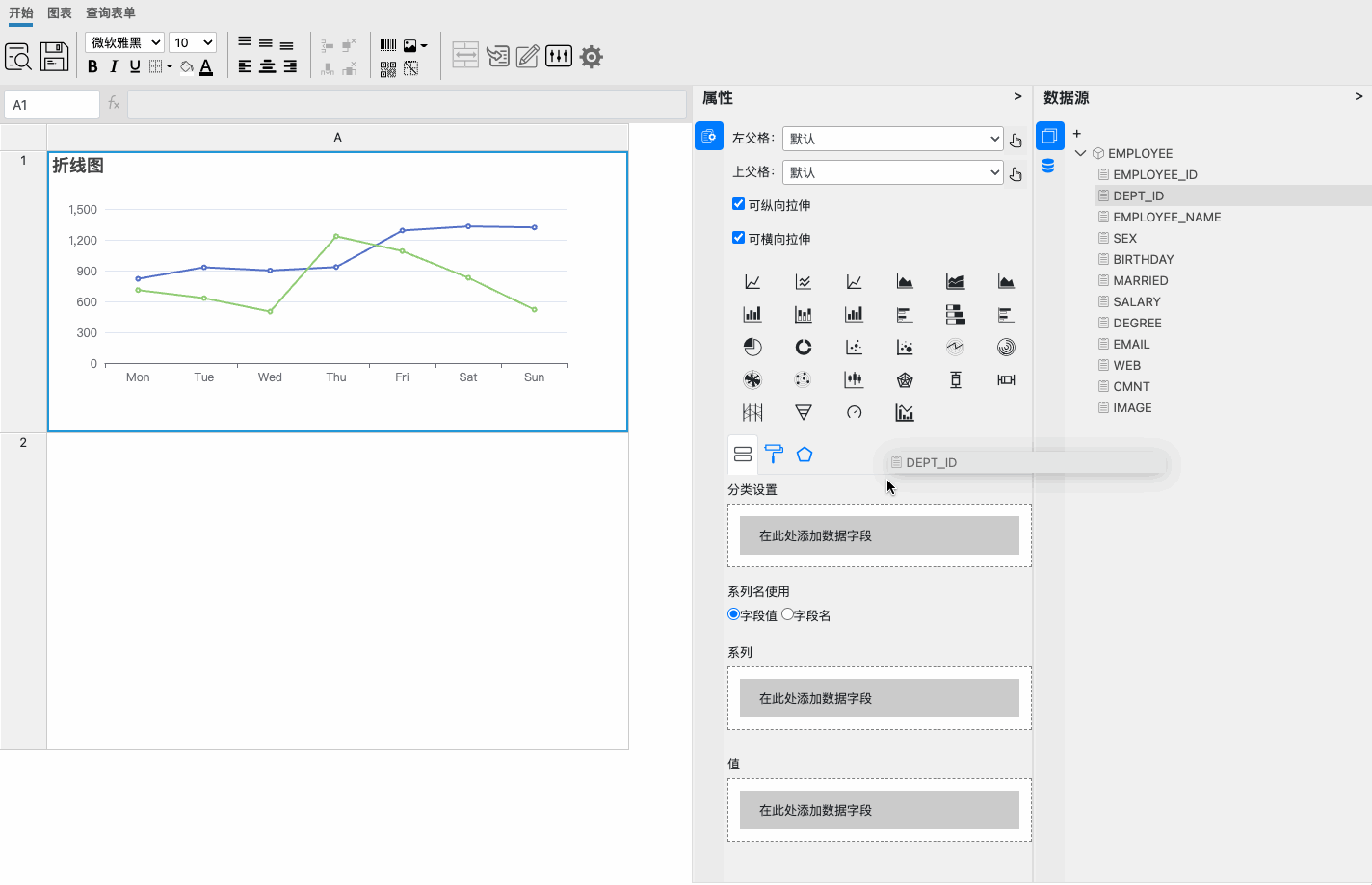

利用拖拽操作完成【分类设置】和【值】两个地方的字段绑定设置:

line-binding

字段绑定说明:

类型 绑定字段
分类设置 DEPT_ID
SALARY

2.6. 插入饼图

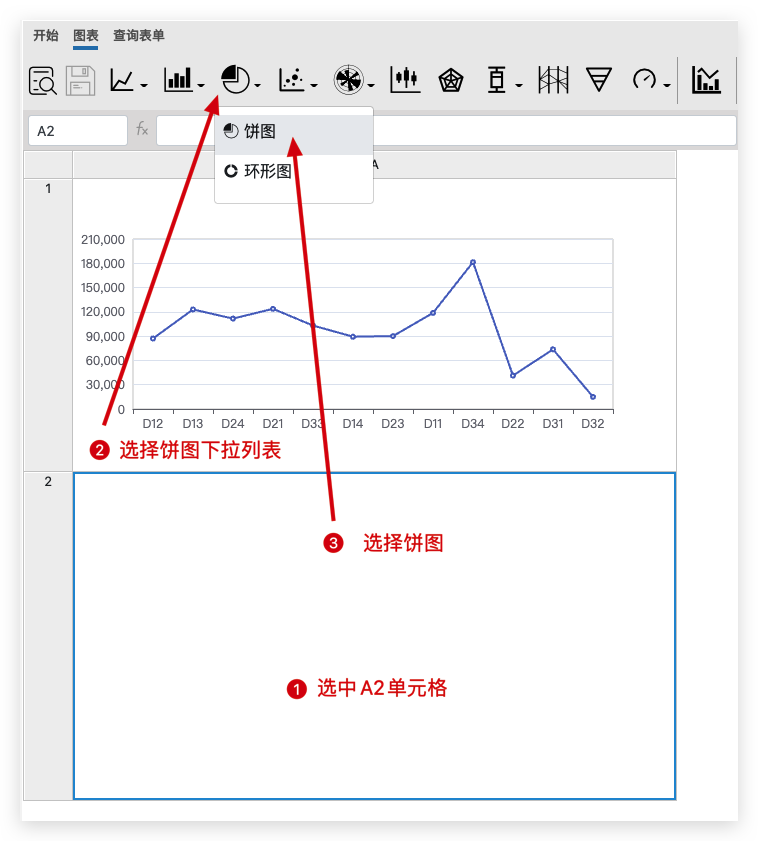

选中A2单元格,并添加一个饼图:

image-20211013154324548

2.7. 字段绑定

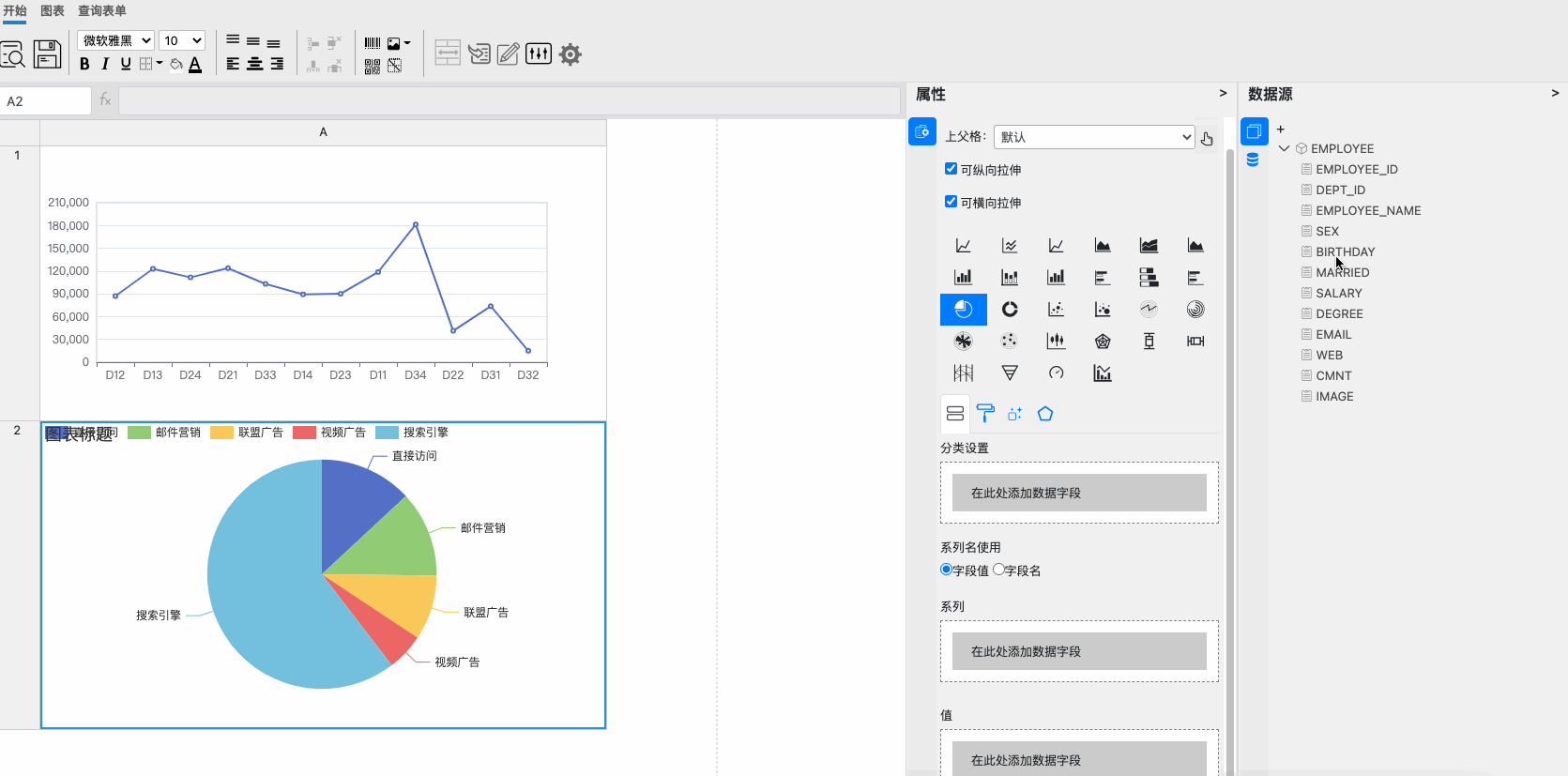

利用拖拽操作完成【系列】和【值】两个地方的字段绑定设置:

pie-binding

字段绑定说明:

类型 绑定字段
系列 DEGREE
SALARY

2.8. 效果预览

image-20211013154659360
