1. 概述

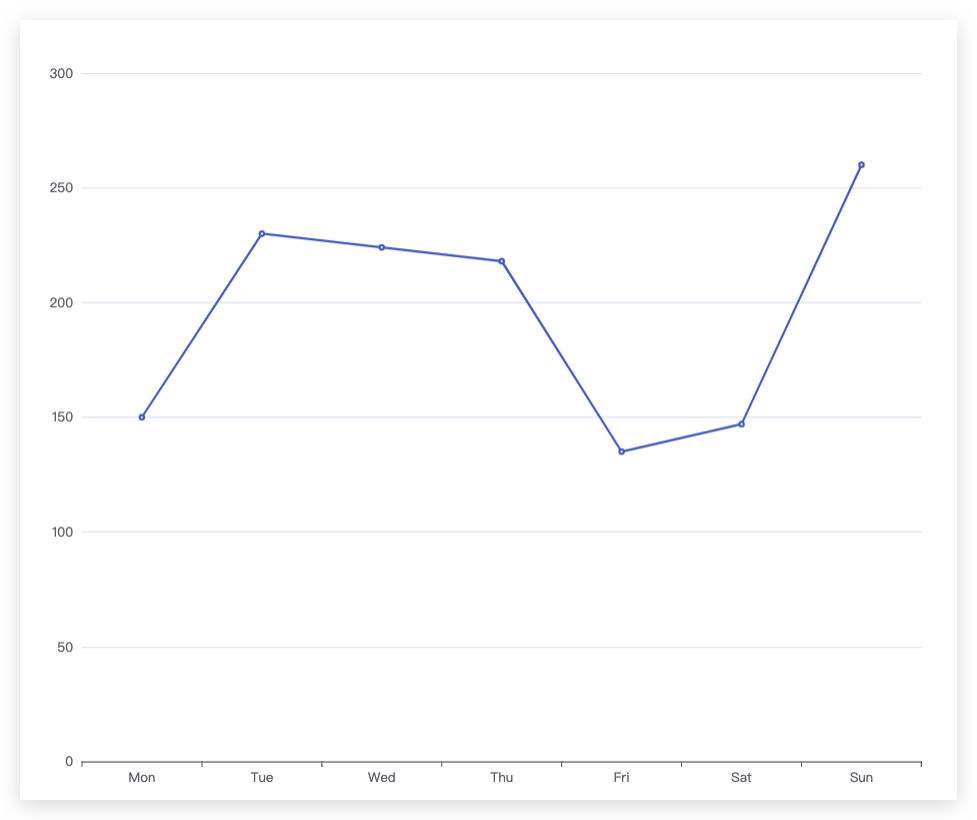

折线图是用折线将各个数据点标志连接起来的图表，用于展现数据的变化趋势。

数据特征:折线图的基本特征是数据有两个维度，在折线图中表示为X轴数据和Y轴数据。

维度中的数据可以是数字，也可以是字符串或时间。

2. 示例

2.1. 数据准备

新建报表，参考数据库数据集添加EMPLOYEE数据库数据集。SQL为:

select * from Employee order by dept_id

2.2. 设计

2.2.1 新增折线图

新增报表文件，合并默认的报表单元格,并新增一个簇状折线图：

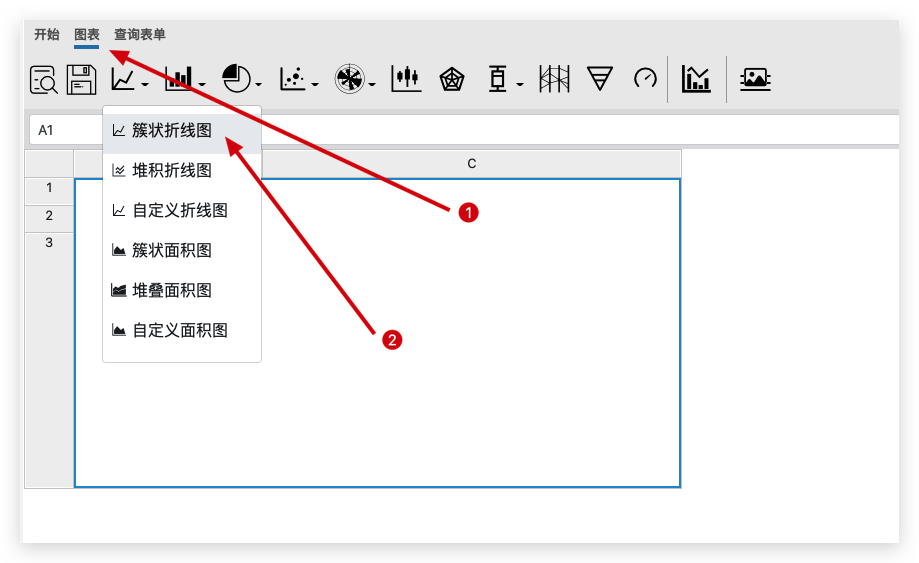

工具栏切换到图表标签，并下拉折线图选择簇状折线图菜单项。

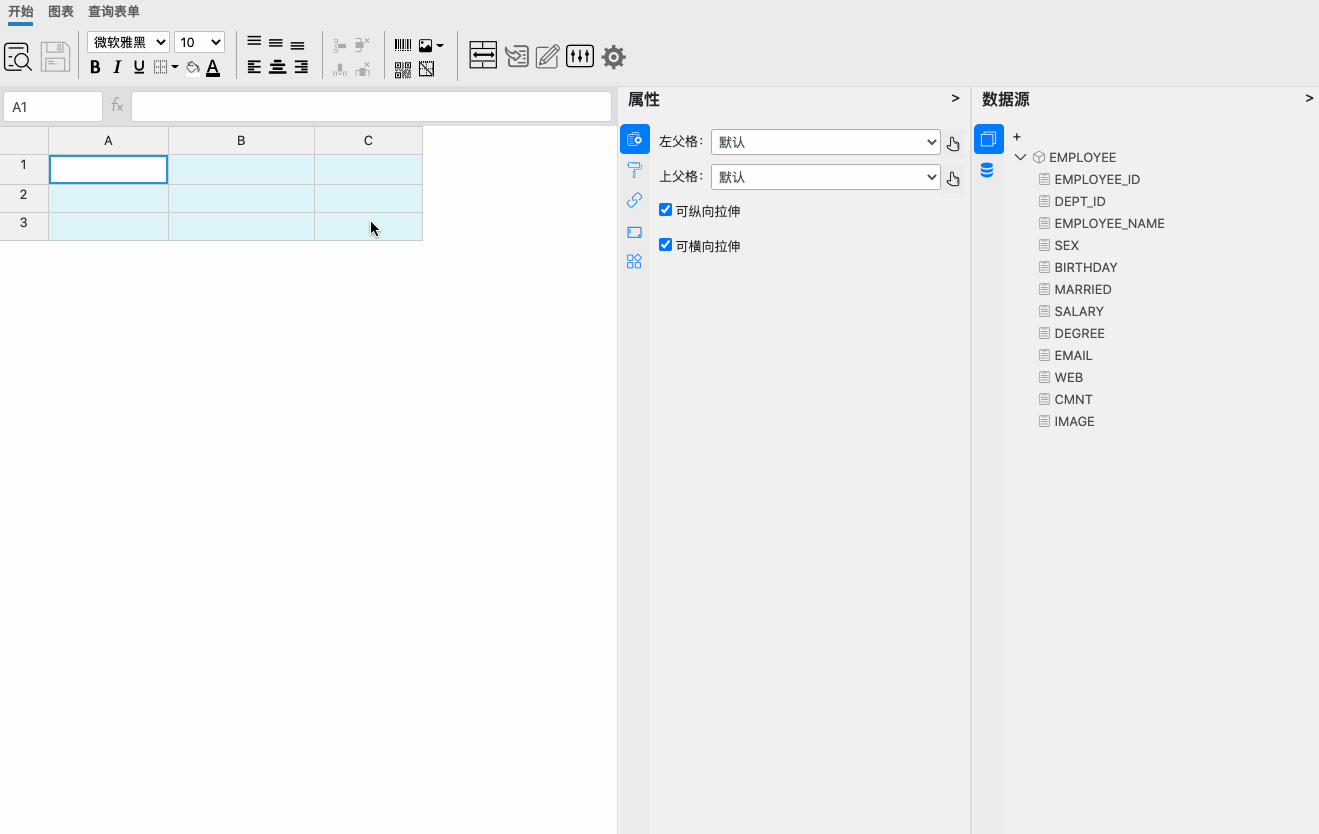

操作动图如下：

2.2.2. 字段绑定

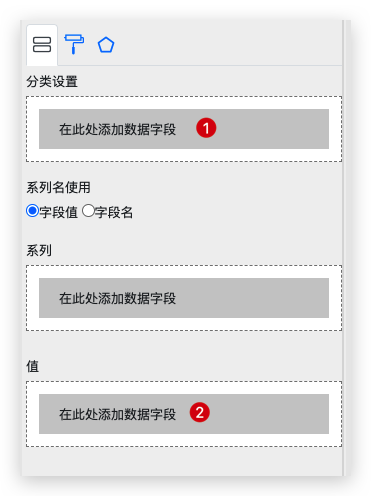

设置图表属性编辑器的分类设置和和值属性：

拖拽数据集中相关字段到图表字段绑定属性页上对应的方框中。

例如本例将DEPT_ID拖到分类设置中，SALARY拖到值的方框中。

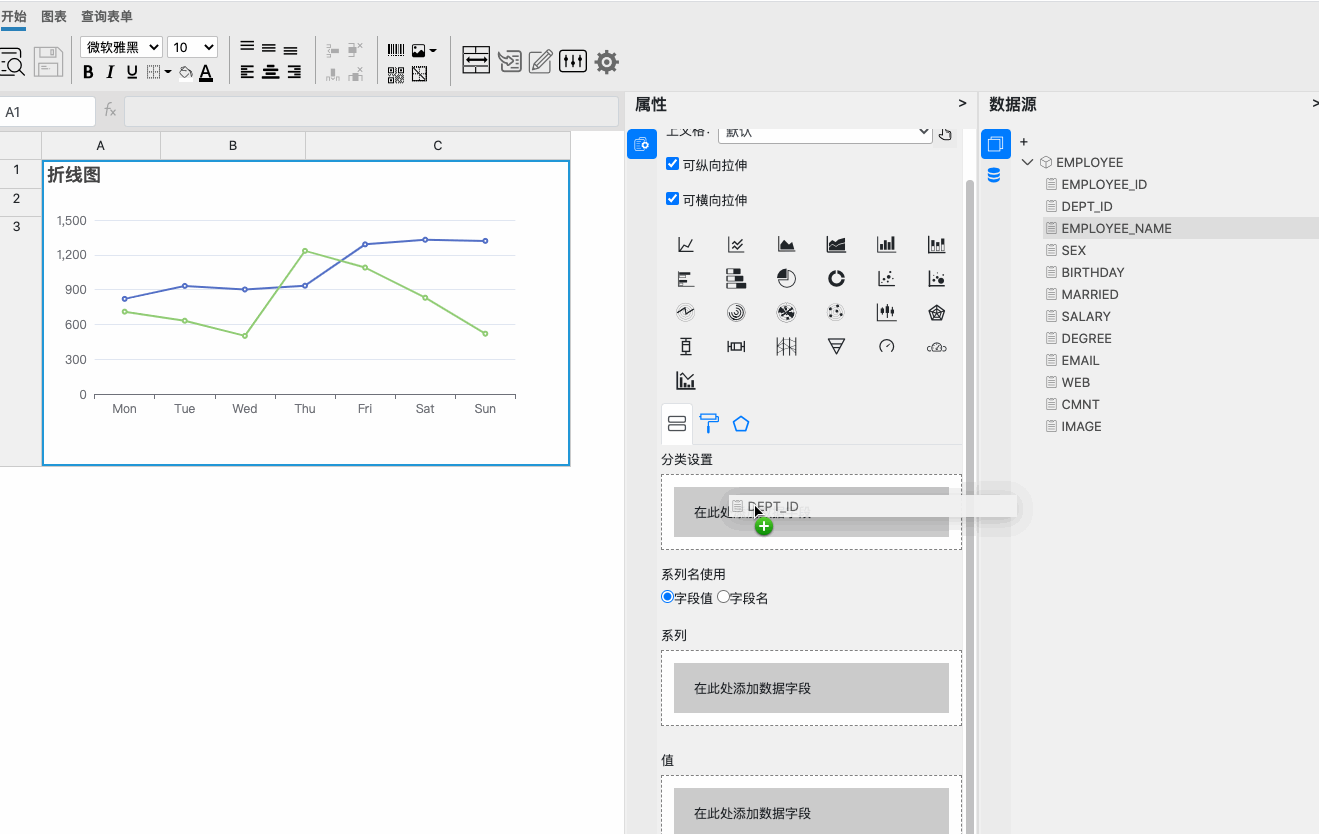

操作动图如下：

2.2.3. 设置样式

2.2.3.1. 设置标题

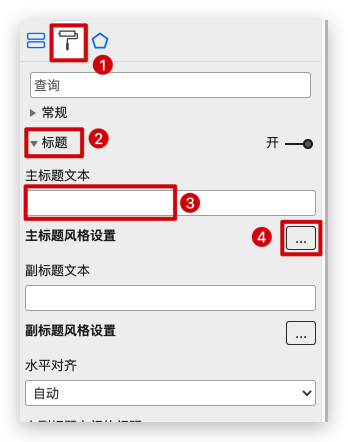

在图表属性编辑器中切换到第二个标签页中，选择标题子标签页，并设置主标题文本为"部门薪水合计":

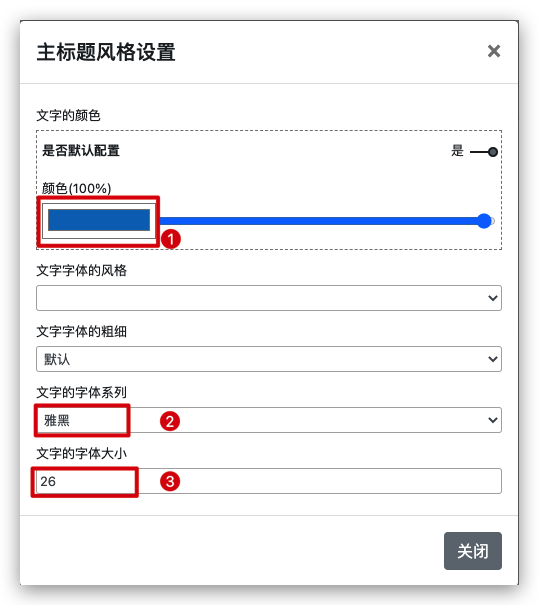

最后选择主标题风格设置按钮，设置字体风格,颜色调整为蓝色，字体设置为雅黑，字体大小调整为26：

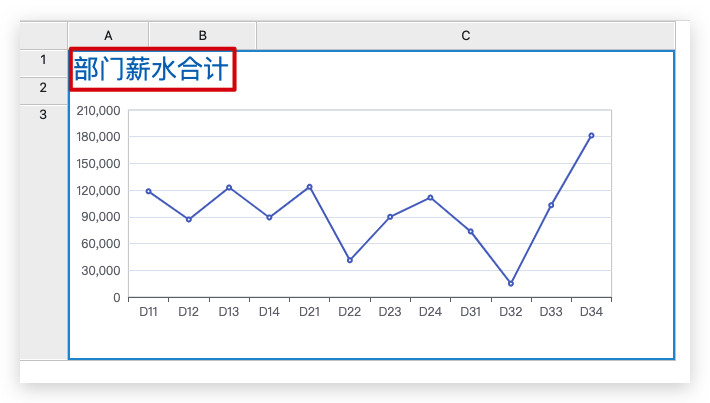

设计效果：

2.2.3.2. 系列设置

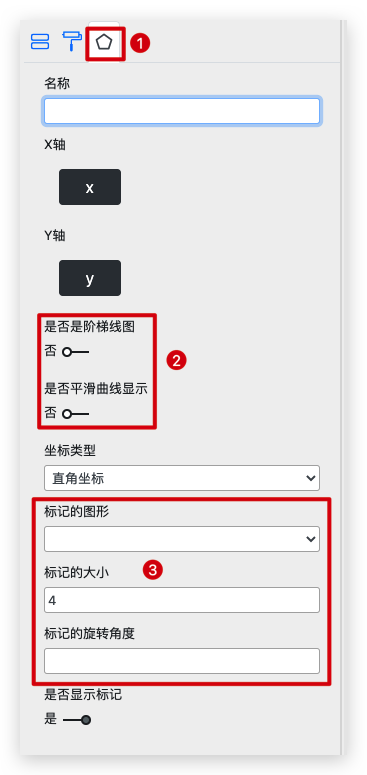

切换到系列属性编辑器上，并设置是否阶梯线图或是否平滑曲线，最后设置标记的图形和大小等属性。

属性设置如下：

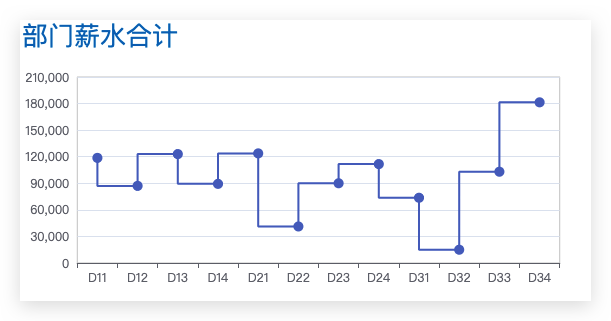

设计效果：

2.2.3.3. 坐标设置

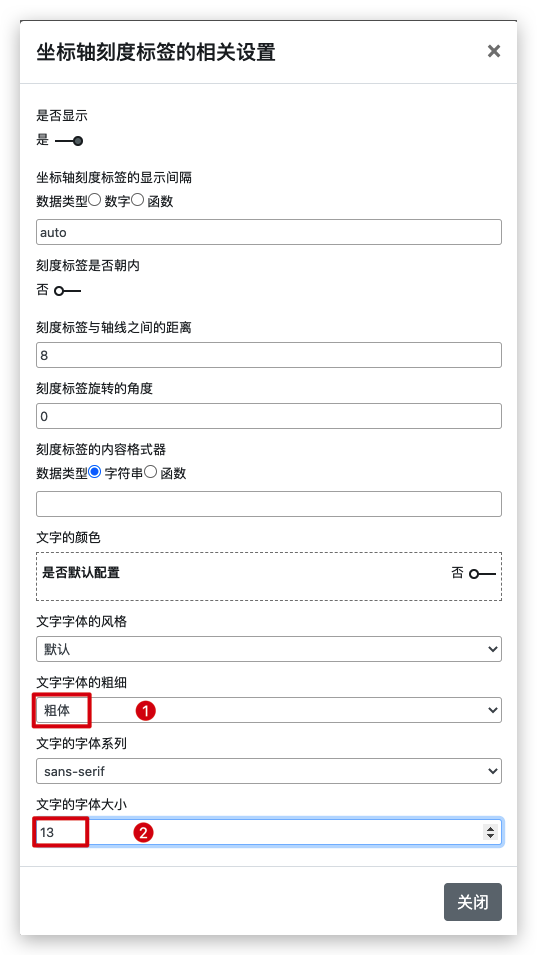

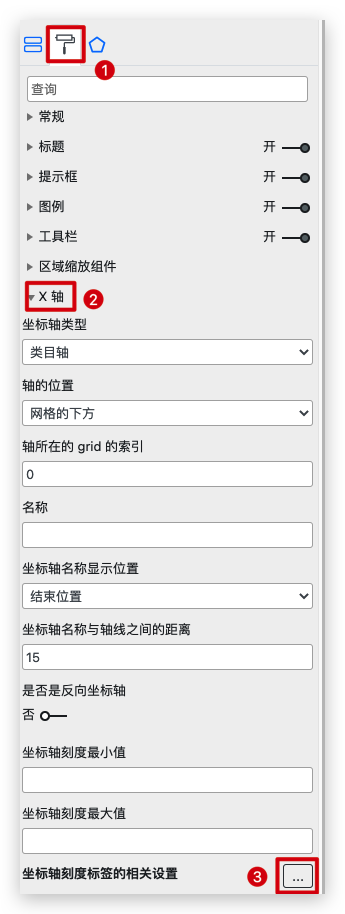

调整X轴的设置，切换到图表属性标签页的第二个标签，并展开X轴属性设置，选择坐标轴刻度标签相关设置按钮：

设置文字字体的粗细为"粗"，文字大小为13:

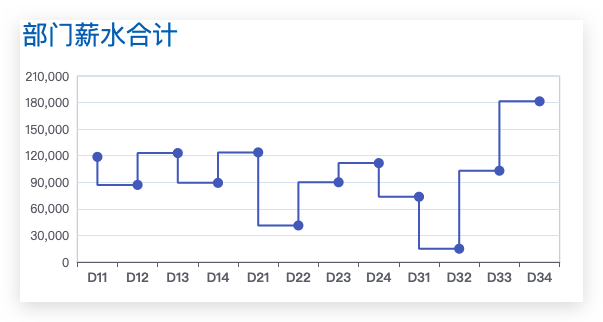

设计预览效果为：

2.2.3.4. 设置网格属性

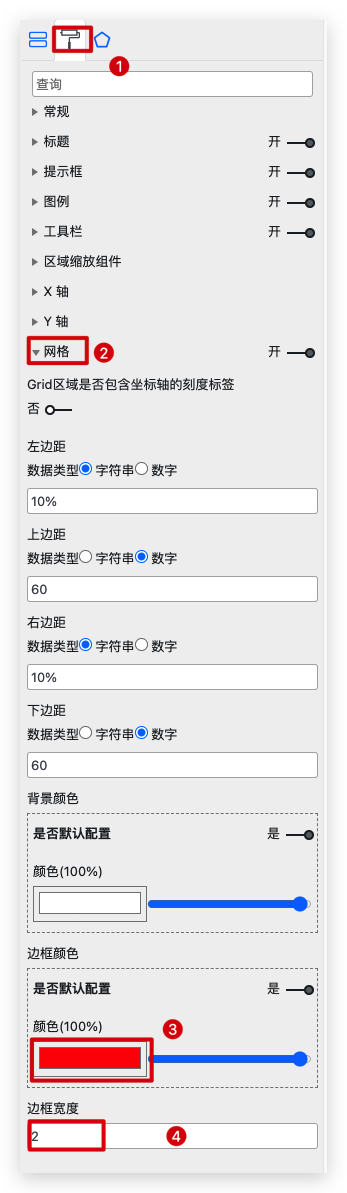

调整图表中网格的边框颜色和边框宽度

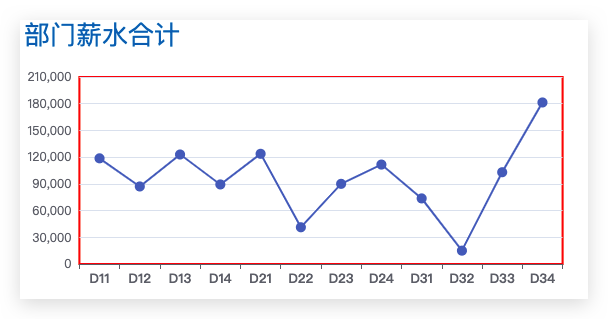

设计效果：

2.3. 预览

保存
